微機消諧裝置HKCWX?使用說明書


微機消諧裝置HKCWX使用說明書




安徽徽凱創電力保護設備有限公司



      目    錄




一、產品概述 1

1 概述 1

2 功能及特點 2

3.信號燈及按鍵說明 3

4 工作原理 4

二、操作說明 5

三、使用環境 10

四、裝置端子接線圖 10

五、安裝尺寸 12

六、通訊規約 13




一、產品概述

 概述

HKCWX將微機技術用于電網消諧,利用計算機快速、準確的數據處理能力實現快速傅里葉分析,其選頻準確。通過對PT電壓的采集,對電網諧振時的各種頻率成份能快速分析,準確的辨別出:接地故障、過壓故障和諧振故障。如果是電網諧振,微機控制器發出指令使消諧電路投入,實現快速消諧。HKCWX裝置對各種高頻、低頻和工頻諧振均準確判斷,動作迅速,較完善地解決了電力系統中電網的消諧問題,并能記錄發生的故障以及故障發生的時間。

HKCWX裝置可廣泛應用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。


2.HKCWX功能及特點

  模塊化設計,結構緊湊,技術先進,高速DSP核處理器使運算實時性和動作準確性得以保證;

  實時監控系統狀態,對出現的異常運行狀態(接地故障、過壓故障和電網諧振)做出準確判斷,并作出及時動作;

  工業標準的RS-485通訊接口,可以向上位機傳送系統的運行狀態;

  故障追憶功能,顯示最近20次歷史故障記錄;

  具有良好的電磁兼容性,適合在強電磁干擾的復雜環境中應用;

 雙硬件看門狗電路確保軟件運行的可靠性;

 中文液晶顯示,運行狀態清晰,菜單式操作,方便易用。


3.信號燈及按鍵說明:

 ◆ 運行: 正常運行指示燈,閃爍頻率1Hz;

    ◆ 諧振: 諧振故障指示,諧振故障消除后熄滅;

 報警: 故障指示,系統正常運行后熄滅;

 ←↑↓→:菜單選擇和參數調整按鍵;

 確認: 進入下級菜單和確認參數設定按鍵;

 取消: 返回上級菜單和取消參數設定按鍵;

 復位: 系統重新啟動按鍵。


4.工作原理

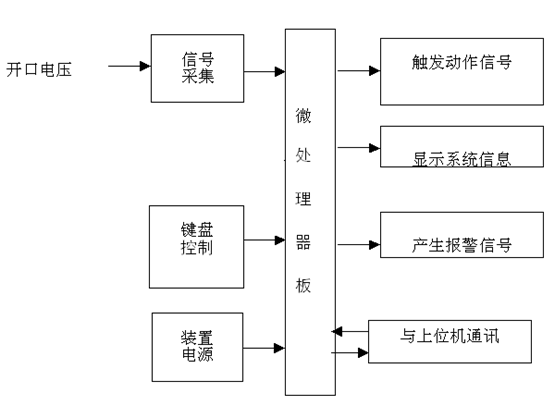

HKCWX是基于PT提供的開口電壓信號而設計的產品。裝置總體結構如下圖所示:主要由微處理器、按鍵顯示、信號輸出和電源等模塊構成。



二、HKCWX操作說明

設備在到達現場后,先進行控制器試驗。

 通電開機后液晶屏顯示:


消諧控制器


2.2秒后顯示界面:


運  行

05-06-11-10-00


當裝置上電后,將顯示“運行”、兩段母線運行狀態和當前時間。當系統出現接地故障、過壓故障、和電網諧振故障時,將會顯示報警,如下圖所示:


運 行

接地故障

08-09-30-10-00


3.按下“確認”按鍵進入主菜單界面:


主菜單

故障追憶

時間設定

站號設置


通過“↑↓”按鍵選擇操作項目,選定項為反色顯示。按下“確認”可進入要操作的子菜單界面。主菜單共有5項,還有2項如下圖:


主菜單

參數設置

版本信息


4.故障追憶


故障追憶

序號:07

   工頻諧振

05-09-27-10-48


通過“↑↓”按鍵查詢最近20次故障的歷史記錄。按下“取消”返回主菜單界面。


5.時間設定


時間設定

05-06-29-10-48


通過按“±”按鍵選擇修改時間參數(選中項反色顯示),“↑↓”按鍵來修改時間,顯示的時間依次為“年-月-日-時-分”,“確認”按鍵保存新設置的時間并返回主菜單,“取消”按鍵不保存新設置的時間并返回主菜單。



6.站號設置


站號設置

站號:01


 通過按“±”按鍵選擇修改站號參數(選中項反

色顯示),“↑↓”按鍵來修改站號,“確認”按鍵保存新設置的站號并返回主菜單,“取消”按鍵不保存新設置的站號并返回主菜單。


7.參數設置

 在參數設置前需要輸入密碼,如果密碼正確才能修改參數,否則返回主菜單界面。出廠設定密碼“99”。輸入密碼界面:


輸入密碼10


通過按“±”按鍵,輸入密碼,密碼正確后,進入參數設置界面:


三分頻  30V

二分頻  30V

工 頻  150V

三倍頻 150V



“↑↓”按鍵選擇修改參數的項目,選中項目反色顯示,“±”按鍵設置參數數值,“確認”按鍵保存新設置的站號并返回主菜單,“取消”按鍵不保存新設置的站號并返回主菜單。


8.版本信息


版本信息

V2.0

按下“取消”返回主菜單界面。


三、使用環境

 海拔高度:小于2000m,特殊情況下可達4000m;

 工作環境溫度:-10℃- 60℃;

 空氣相對濕度:90% (25℃)、50% (40℃)

 使用地點不得有腐蝕性氣體、蒸汽、導電塵埃,不得有爆炸性氣體和破壞絕緣性氣體;

 安裝地點具有防風、防雨和防塵設施。


四、HKCWX裝置端子接線圖



                     A                                       B

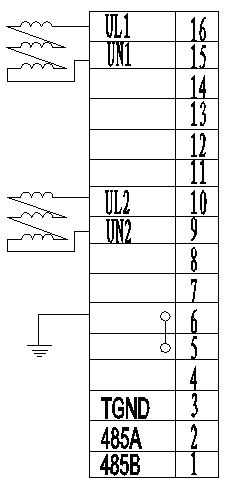

1.端子A為裝置信號通訊:

 A15~A16為第I段母線開口電壓輸入;

 A9~A10 為第II段母線開口電壓輸入;

 A5~A6為接地公共端;

 A3為485通訊接口地;

 A2為485通訊接口A;

 A1為485通訊接口B;

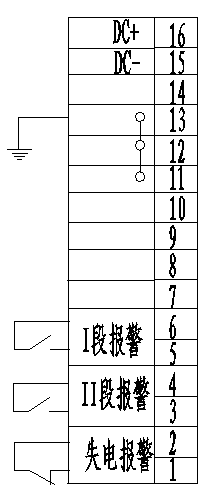

2.端子B為裝置電源報警:

 B15~B16提供電源輸入接口;AC/DC 85 ~265V;

 B11~B13為接地端;

 B5~B6為第I段母線故障報警端子,常開;

 B3~B4為第II段母線故障報警端子,常開;

 B1~B2為失電報警端子,常閉;

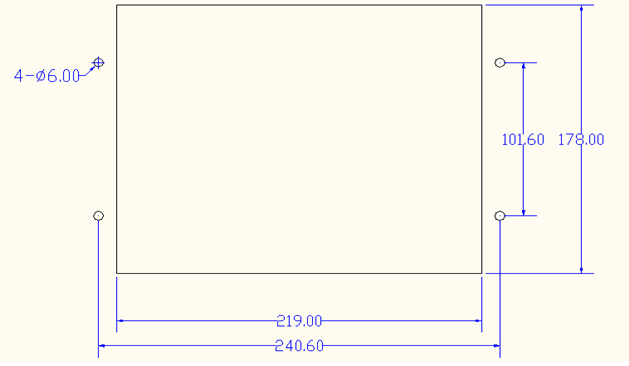

五、安裝尺寸(mm) 深度:115mm



六.通訊規約

消諧MODBUS(RTU模式)通訊規約,采用RS-485, 波特率為9600BPS,1位起始位,8位數據位,無校驗,1位停止位,共10位。XHG出廠時站址和通訊波特率已設好了,站址為01。

CRC校驗權值為CRC-16=X16+X15+X5+1

 主站詢問下行報文格式:

地址+功能碼+起始地址+字長度+16位CRC校驗碼

地址

功能碼

起始地址

數據字長度

CRC校驗碼

ADD

03H

00H

00H

00H

04H

CRC低

CRC高


 從站應答上行報文格式:

地址+功能碼+字長度+數據長度+16位CRC校驗碼

地址

功能碼

字節長度

數據

CRC校驗碼

ADD

03H

08H

8字節

CRC低

CRC高


 數據格式定義:

地址

狀態定義

備注

0000H

第I段故障屬性

=00 00H (正常) ;  =00 01H (諧振故障)

=00 02H (接地故障);=00 04H (過壓故障);

0001H

第1段諧振屬性

=00 00H(正常)   =00 01H(三分頻)

=00 02H(二分頻)    =00 04H(工頻)

=00 08H(三倍頻)

0002H

第2段故障屬性

=00 00H (正常) ;  =00 01H (諧振故障)

=00 02H (接地故障);=00 04H (過壓故障);

0003H

第2段諧振屬性

=00 00H(正常)   =00 01H(三分頻)

=00 02H(二分頻)    =00 04H(工頻)

=00 08H(三倍頻)


例:若設備地址為1

讀取狀態數據:

主站發送:01  03  00  00  00  04 44 09

其中 44  09為CRC校驗碼

設備回應:01  03  08  00 00  00 00  00 00 00 00  95 D7

其中95 D7為CRC校驗碼。


注:訂貨時請注明電壓等級。
