HKCZJ型嵌入型電網運行設備絕緣在線監測裝置說明書

??????閱讀量:
HKCZJ型嵌入型電網運行設備絕緣在線監測裝置說明書

HKCZJ型嵌入型

電網運行設備絕緣在線監測裝置說明書


使



安徽徽凱創電力保護設備有限公司


 產品概述

電網運行設備在線監測裝置是一種能夠在線監測高壓電力電纜絕緣狀態的裝置,HKCZJ裝置的使用為診斷電纜早期缺陷和事故隱患、控制突發性絕緣事故、監測電氣設備絕緣性能的好壞提供了有效的信息,并直接影響設備的安全可靠運行。

HKCZJ裝置安裝方便、操作簡單、實時性強、監測信息更加真實準確,廣泛應用于0.4kV~35kV電力系統中。

HKCZJ裝置由高性能的單片機控制管理,液晶顯示屏顯示系統當前運行狀態。當診斷出運行設備故障時,指示燈、蜂鳴器同時報警、告警繼電器動作,以便于設備維護人員及時了解電纜線路絕緣狀態。并且,HKCZJ裝置還具有RS485通信接口,以便于與上位機進行通信。

 在線監測原理

在線監測是一種在電力設備運行狀態下,利用系統運行電壓進行的電力設備特性參量的測量。測量可以是連續的,也可以是間斷的。在線監測是一種非破壞性測量,由于測量是在設備運行過程中進行的,大大提高了試驗的真實性與有效性,有助于及時發現電力設備潛在的缺陷和故障。

而對于高壓電力電纜絕緣的在線監測,目前的方法有很多種,但是各種監測方法均有不足之處,每種都很難全面表征電纜的絕緣狀況。

本公司生產電網運行設備在線監測裝置電網運行設備在線監測裝置,是針對中性點不接地高壓系統,以監測泄露電流、介質損耗角正切、等值電容等絕緣指標為基礎的技術手段,綜合多種監測技術的優點,有效地消除了諧波、傳感器零漂等帶來的測量誤差,提高了測量的精度和穩定性。硬件上采用高精度微電流傳感器檢測高壓電力電纜的泄露電流,從電壓互感器二次側抽取電壓信號,采用整形濾波放大技術進行信號處理;軟件上綜合采用了絕對值測量和相對值比較兩種技術,有效地解決了現場干擾環境下介質損耗及阻性電流的精確測量問題,具備較高的測量精度和較強的抗干擾性能。

HKCZJ裝置的使用能夠有效地預診斷告警,防止故障性災難的發生,降低損失,同時可以降低維護成本,減低故障率,減少設備停運時間。

 主要功能介紹


 實時監測高壓電力電纜的泄露電流;

 實時監測高壓電力電纜的三相不平衡度;

 介質損耗實時監測及超值報警;

 電纜絕緣阻值實時監測及超值報警;

 技術指標

工作電源: 85~264VAC, 120~370VDC

絕緣性能: 外殼和端子間>100MΩ

外殼防護: IP43

工作溫度: -20℃~65℃

工作濕度: ≤95%RH

適用電壓等級:0.4~35KV

電流信號: Ix或In=70μA~700mA

電壓信號: Un=3V~300V

介質損耗: tanδ=-500%~500%

電容量: Cx=10pF~0.3μF

電容比值: Cx:Cn=1:1000~1000:1

阻性電流: Irp=10μA~10mA

容性電流: Icp=100μA~300mA

相位: α=-180°~180°

頻率: f=45Hz~55Hz

泄漏電流測量范圍:50μA~8mA

 安裝說明

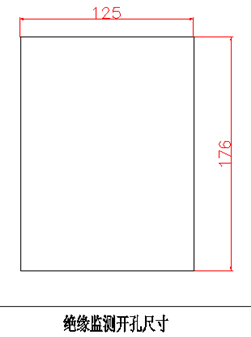

1、安裝尺寸(嵌入型)


2、安裝方式及主要組成

 主體部分(即控制顯示部分)安裝在開關柜儀表門面板上或二次端子室內;

 附件部分(即采集泄漏部分的傳感器)安裝在高壓電纜室內,且被測電纜的屏蔽層穿過傳感器后接地

 主體與附件部分采用屏蔽雙絞屏蔽線連接,標準配置為5.0米;

 整套裝置由主體部分、零磁通微電流傳感器(MCT-W)及屏蔽雙絞線三部分組成;

HKC-DYZ傳感器的外形及安裝尺寸如下圖所示:

傳感器安裝時要保證一次泄露電流從傳感器穿入在流經地即可,不得有旁路。安裝方式客戶可以根據現場情況安裝。



 3.裝置安裝接線端子說明

13

Ua(電壓輸入)

14

Ub(電壓輸入)

15

Uc(電壓輸入)

16

UnPT中性點)

17

18

19

20

1

220V ACDC+

21

2

220V ACDC-

22

3

23

4

485A

24

MCT-W屏蔽地(3路傳感器)

5

485B

25

MCT-W輸入3路傳感器)

6

報警3常開

26

MCT-W輸入3路傳感器)

7

報警3公共端

27

MCT-W屏蔽地(2路傳感器)

8

報警3常閉

28

MCT-W輸入2路傳感器)

9

報警2常開

29

MCT-W輸入2路傳感器)

10

報警2常開

30

MCT-W屏蔽地(1路傳感器)

11

報警1常開

31

MCT-W輸入1路傳感器)

12

報警1常開

32

MCT-W輸入1路傳感器)

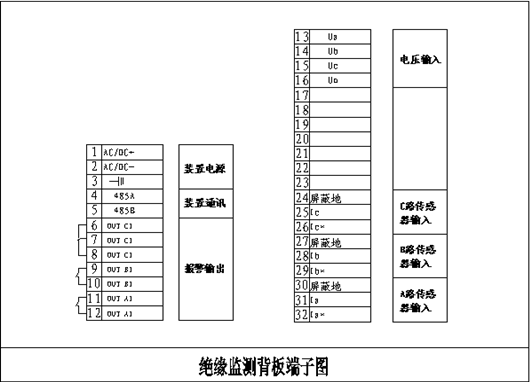

    4.絕緣監測背板端子圖


5、安裝注意事項

 嚴格按照后視端子的功能定義進行接線(電源輸入端應安裝1A保險絲);

 外形尺寸和開孔尺寸以實際訂貨為準;

 安裝方式為:嵌入式安裝;

 包裝、運輸、存儲

 符合GB191規定的注意事項標志;

 一般采用紙箱包裝,外包裝應完整可靠,并具有一定的防潮、防塵措施;

 不宜在三級以下公路上長距離運輸,必要時重要的部件盡量不采用公路運輸;

 長期不用時,應存儲在干燥、通風的倉庫內,不宜長期在戶外存儲;

 安裝、調試、維護

 如果用戶需求,本公司可以負責現場安裝指導及調試服務,用戶需提供必要的配合與協助;

 用戶在遵守保管及使用規則的情況下,從安裝使用之日起12個月,或從發貨之日起16個月期限內,產品由于非人為原因而不能正常工作,廠家無償為用戶更換和維修。
