HKCDNP浪涌保護器使用 說明書

??????閱讀量:
HKCDNP浪涌保護器使用 說明書

HKCDNP浪涌保護器


              安徽徽凱創電力保護設備有限公司

一、產品簡介



 HKC-DNP新型浪涌保護器系列產品按GB18802.1-2002(IEC61643-1)設計,其內部核心元件采用本公司生產的優質芯片/放電間隙。100%通過電壓能力、電流能量以及參數異常的帥選。HKC-DNP最大通流量可達200KA(8/20us),承受過電壓能力強,殘壓低,漏電流小。脫扣機構靈敏,

標準導軌安裝(35mm),失效窗口顯示,響應速度快,確保安全可靠。

 HKC-DNP新型浪涌保護器特點:

◆采用內部接線,整體結構經湊,安裝接地方便。

◆高速反應,運作時間小于25ns

◆工作狀態顯示明顯,綠色(正常)、紅色(故障)。

◆可附加功能,故障遙信接點(X)

二、選型建議說明

   為了使具體的應用都得到正確的保護,根據國際標準IEC61662,選用低壓組合式綜合瞬時過電壓保護器需要考慮以下主要的因素:

◆建筑物所在的地理區域與地形區域受雷擊的危險程度;

◆受保護設備的價值及其破壞后的經濟損失;

◆人員密集程度及其相對應的安全要求;

◆建筑物的形狀、體量、高度及所處的環境。

三、主要結構和工作原理

在三相四線制系統中,三條相線和一條零線對接地線之間均接有保護器。在正常情況下保護器處于高阻狀態,當電網因雷擊或其他原因造成浪涌過電壓時。保護器將在納秒級時間內迅速導通,將浪涌過電壓引入大地,從而保護了電網上的用電設備。當該浪涌過電壓通過保護器且消失后,保護器又重新恢復到高阻狀態。從而不影響電網的正常運行。

   四、適用范圍

HKC--DNP浪涌保護器適用于電網電壓1000伏以下,頻率50/60HZ的各種低壓配電系統中。如郵電通信、鐵路、金融系統、油田、高層建筑、民宅、寫字樓等配電系統中。使這些用電單位的用電器(如  電腦、儀器設備、家用電器等)免受雷擊、暫態過電壓等浪涌過電壓帶來的損害。保證設備及人身安全。是理想的過電壓保護裝置。

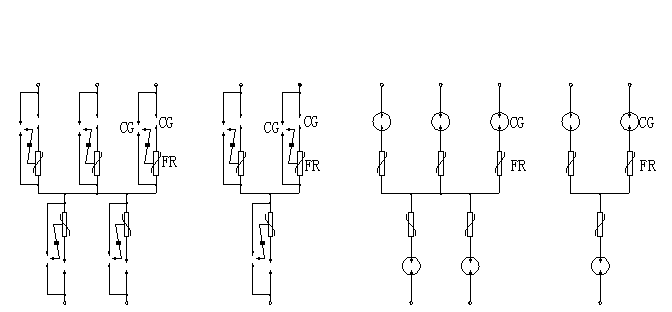

圖一

五、一般安裝規則

◆采用35mm導軌安裝。

◆保護器并聯安裝于設備的輸入端。

◆200KA、150KA、120KA、100KA系列中間用連接片在模塊的下端將模塊連接起來,80KA、65KA、40KA、25KA、15KA由底座和模塊兩部分組成。

◆保護模塊的上端分別接相線L、零線N、接地線PE,并將與PE端連接的模塊與大地重復連接。

◆為了維護檢查,增強后備保護,可在保護器的前端串聯一組三相/單相熔斷器(熔斷器)。

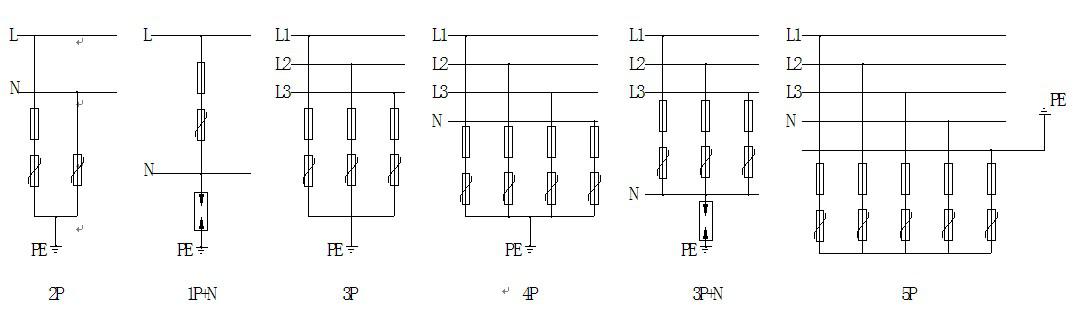

六、接線方式

產品可應用于不同接線方式,具體如下:






 圖二

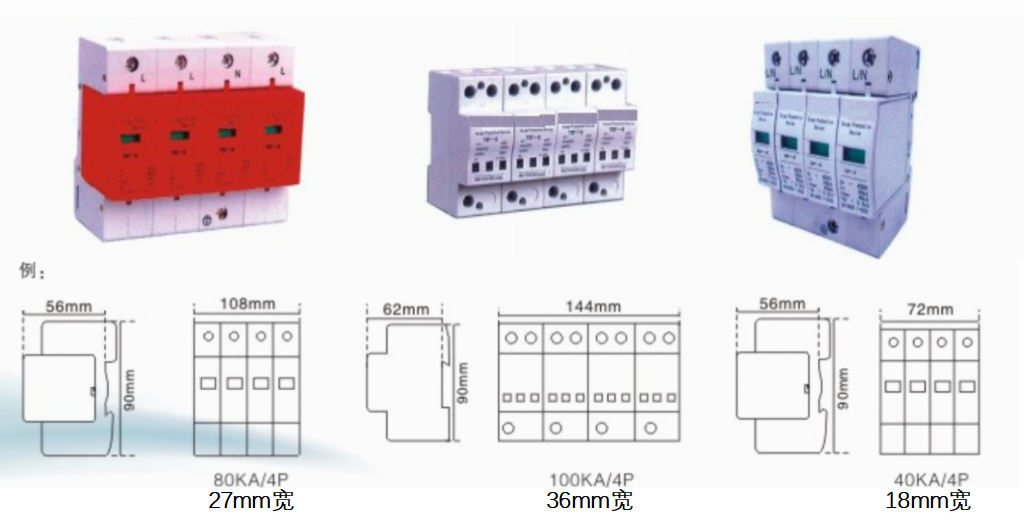

七、外形安裝尺寸



圖三

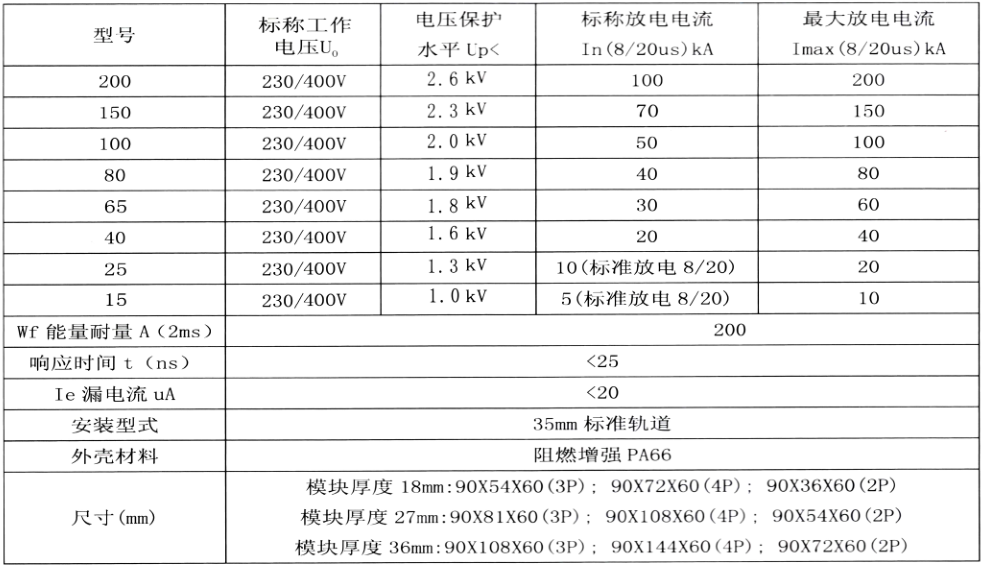

八、系列參數

(HKC-DNP、BY1、JLSP、OVR、WLR、FTY、UBO等系列參數相同)

電源間隙保護器主要參數

九、HKC--DNP浪涌保護器的正常工作條件

◆海拔高度不超過2000米

◆周圍空氣溫度:正常范圍-5℃~+40℃

    擴展范圍;  -40℃~+70℃

◆空氣相對濕度:室內溫度條件下30%--90%

◆于垂直面的傾斜度不超過5°

◆無顯著搖動和沖擊振動的地方;

◆無爆炸危險的介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃(包括導電塵埃)


2、技術參數

型號

LC   定制

用途

電計數按客戶實際使用場合際使用場合及要求發生產,安裝于設備內

工作電壓

AC220V

動作電流(8/20)

≧1KA

計數次數

0-99

數據采集

應、互感采樣

外殼材質顏色

阻燃增強PC(淺灰上的)

工作溫度范

-40℃-70℃

空氣相對濕度

室內溫度條件下30%-90%

外形尺寸(d*w*h)

90*36*66

執行標準

EN50022

安裝支架

35mm寬電氣安裝導軌

十一、太陽能光伏設施低壓組合式綜合瞬時過電壓保護器

◆有效地保護太陽能光伏設施

    專業的雷電浪涌保護器裝置是太陽能光伏實施可靠運行的基本保證。

    太陽能光伏設施總是面臨直擊雷和感應雷的風險,必須采取必要的防護措施才能保證其安全、可靠的運行。

◆等電位連接設施的所有金屬結構必須相互連通,并且有效地接地實現等電位連接。

 ◆綜合保護

    直流線路和交流線路都需要安裝保護裝置,直流部分可能經受部分直擊雷電流。所以,應考慮安裝一級保護(TYPELDS60PV)

◆埋地電纜

    如有可能,應將光伏組件陣列和逆變器間的電纜穿金屬管埋地,并避免線纜盤繞,降低遭受直擊雷和感應耦合的風險。

◆安裝位置

    如果光伏組件陣列和逆變器之間的電纜長度大于30米,應在光伏陣列一端加裝保護裝置。

◆其他線纜保護

    其他線路的保護同樣重要,如電機輸入、傳感器、探頭、數據線路等。

◆主要技術參數

產品型號

NDP/530

NDP/680

NDP/840

NDP/1060

最大工作電壓(Udc)

530V

680V

840V

1060V

標準放電電流(8/20nS)

20KA

20KA

20KA

20KA

最大通流量

40KA

40KA

40KA

40KA

電壓保護水平(Up)

1.8KV

2.5KV

3.0KV

3.6KV

十二、風電類浪涌保護器

    隨著國際能源供應的斷緊張,開發和利用新能源成為增強競爭力的基本要求。

    目前,風力發電量不到全世界發電量的1%,隨著風力發電技術的170萬個就業機會,并在全球范圍減少100億噸二氧化碳廢氣。

    由于風力發電場處于開闊地帶,在雷電雨天氣時容易遭受雷電襲擊,風電場的用電設備也會受到感應雷和雷電波的侵害。

    根據風電場雷電活動規律,針對風電箱變的技術特點,結合德國phoenex領先的防雷產品和技術,推出針對風電箱變防雷和浪涌保護的產品,使箱變及其后續設備即使在雷雨天氣也能提供一級的電源保護。

主要技術參數

號

NDP/690-1

NDP/690-2

額定工作電壓 Un

690V

690V

額定(標稱)放電電流

50KA

30KA

最大放電電流

100KA

65KA

護電平Up

<3.5KV

<2.8KV

溫度范圍

-45℃ - +80℃

-45℃ - +80℃

十三、調整、使用、維護

   ◆保護器按要求不需要調整

   ◆只要保護器安裝得當即可自動對電網進行保護

   ◆進行中要定期更換檢查模塊窗口是否發紅,及時失效原件


十四、訂貨須知

   ◆訂貨時應該標明型號、極數、臺數等;特殊型號、參數另外說明。

如HKC-DNP-400/100/4P/X    4臺

   ◆發貨時隨附

     產品合格證     1份

     使用說明書     1份
