HKCJSZ高靈敏避雷器在線監測儀使用說明

??????閱讀量:
HKCJSZ高靈敏避雷器在線監測儀使用說明



高靈敏避雷器在線監測儀

(HKCJSZ)


一 概述


避雷器在線監測儀,是針對避雷器安全運行、及時發現受潮、老化、雷電過電壓動作計數的裝置。解決目前電網中避雷器數量眾多,日常巡護難度大,不易第一時間發現受潮等問題。它是總結市場監測儀的優缺點基礎上,針對避雷器在線監測研制,詳細地考慮了各種過電壓類型的放電情況,解決了微信號測量、與抗干擾等問題。有效解決了避雷器在線監測的難點問題,是數字化、無人值守電站的理想解決方案。

HKCJSZ采用高性能單片機為處理核心構成,通過對信號光電隔離、智能信號分析處理,實現對避雷器在線監測實時的采集處理。FRAM數據存儲器,無限次的擦寫,上萬次的累加數據并掉電保存數據十年以上。良好的人機接口功能,方便操作維護。

二 產品功能


實現對數據的實時采集。

智能分析處理數據。

3.測量全電流有效值 0--5ma,提供超閥值常開、常閉報警,閥值可設定。

分相累計過電壓計數值,并實時記錄動作時間。

良好的人機接口,液晶循環顯示各相計數值。

追憶按時間查詢過電壓記錄數據。

三 性能特點

1.) HKCJSZ結構緊湊,技術先進。采用性價比高的單片機做為處理核心,功耗低速度快。

2) 系統對采集信號光電隔離,并實時數據分析處理,記錄過電壓發生相別及時間,精確度高。

3) HKCJSZ靈敏度高,穩定性強,系統通過軟、硬件兩方面著手,增強了對電磁場,信號串模,電網電壓波動等各種干擾的抵抗能力,有效防止誤動,有較高的可靠性。

采用先進的非易失RAM作為數據存儲器,使記錄數據掉電后保存十年以上,確保系統的長期運行。

5) HKCJSZ人機界面友好,用1602液晶屏循環顯示數據,確定簡潔明了,按鍵輸入操作簡單方便。

裝置體積小,重量輕,安裝方便簡單。


四 工作原理

當避雷器動作時,套在線纜上的CT感應電流經過光電隔離、濾波處理后,CPU對其信號采集處理。通過軟件智能分析,實現實時處理,精確記錄,追憶查詢,時間整定等功能。

當避雷器不動作時,套在線纜上的CT感應電流經過光電隔離、濾波處理后,CPU實時采集泄露電流有效值當達到設定閥值時,顯示屏顯示泄露電流大小故障指示燈點亮,接點輸出報警信號。記錄故障時間及電流值。


裝置包括以下幾個主要部分:

1. CT信號,光電隔離,濾波處理構成的信號輸入部分。

2. 單片機,實時時鐘,存儲器,看門狗構成的核心控制部分。

3. 液晶顯示,鍵盤輸入等構成的人機接口操作部分。

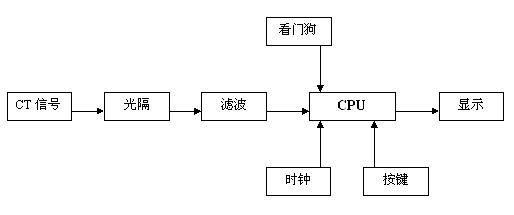

原理框圖如下(圖1)所示:

                            圖1


五 操作說明

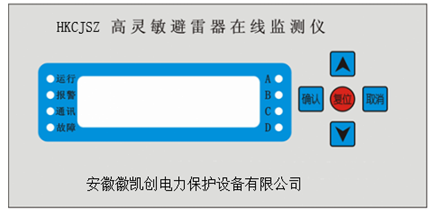

本裝置正面外觀如下(圖2)所示:


2

六 主要技術指標

裝置外部工作環境:

電源電壓:DC/AC220V ± 10%DC/AC110V ± 10%

環境溫度:-10℃ ~ 65℃

大氣壓力:80 ~ 110KPA

相對濕度:90%25℃)、50%40℃);


功耗: ≤2W

介質強度:≥AC2000V

抗干擾能力:滿足GB6261-85《靜態繼電器及保護裝置的電氣干擾實驗》及IEC255電氣繼電器等標準的要求。

重量:<1KG


七 結構安裝說明

HKCJSZ安裝方式為嵌入式安裝,封閉式結構,外殼為工程塑料。

安裝尺寸參見外型尺寸圖(圖3)。

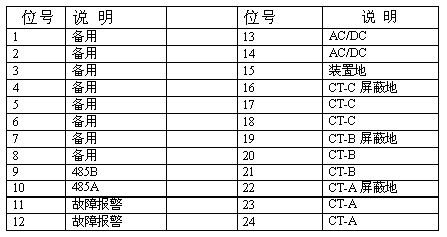

接線端子參見后面板接線端子圖(圖4)。

電源采用接線端子,接線牢固可靠。

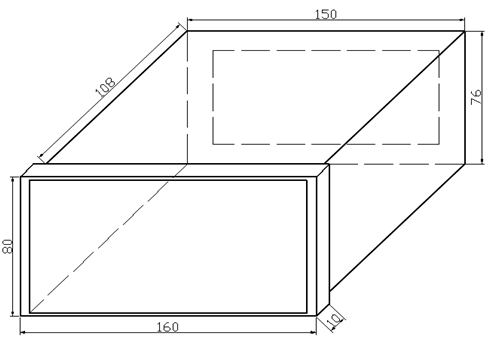

外型尺寸圖3(小尺寸)


3

建議開孔尺寸 152*78

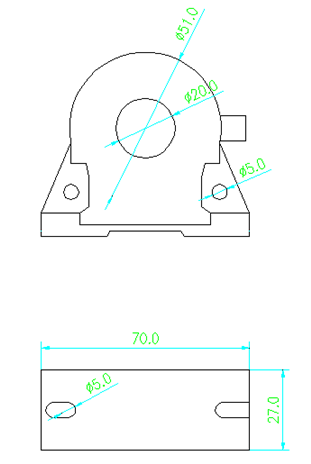

CT傳感器尺寸圖如下:

傳感器安裝說明:

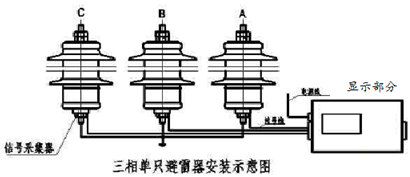

傳感器安裝時要保證一次泄露電流從傳感器穿入在流經地即可,不得有旁路。安裝方式客戶可以根據現場情況安裝。

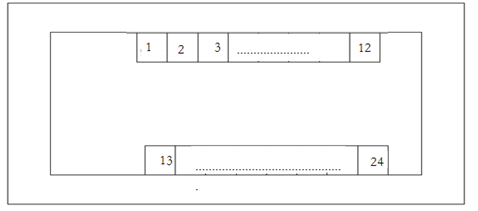

后面板接線端子圖如下:

4


備注:含485通訊須訂貨時說明,出廠默認都不含485通訊。

八 通訊規約

HKCJSZ采用類MODBUS(RTU模式)通訊規約,RS-485通信方式, 波特率為9600bps,1位起始位,8位數據位,無校驗,1位停止位,即1字節數據共10比特位。裝置出廠時站號設置為01,用戶可根據現場情況重新設置。

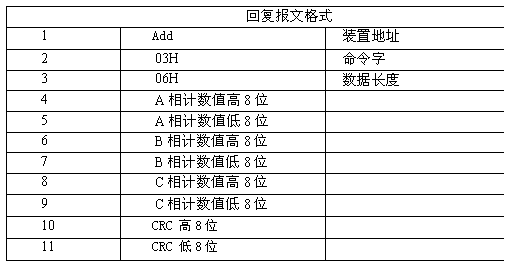

1、主站查詢計數與泄露電流。

主站查詢實時計數與泄露電流值下行報文格式(共8字節)

裝置站號

功能碼

起始地址

數據長度(字數)

CRC16校驗碼

Add.

03H

00H

00H

00H

03H

高8位

低8位


2、主站遠程校時

主站下發報文格式:

裝置站號

功能碼

數據內容

CRC16校驗碼

Add.

05H

低8位

高8位

說明:主站下發本指令時,相應裝置會同時重新設定時間。數據內容中年用兩位數字表示,09代表2009年。不可發送不存在的時間,否則可能導致裝置軟件錯誤。

4、注意事項

 建議在連接本裝置的485總線下的MODBUS幀速不大于3幀/秒。

 建議同一條通信總線下只連接本公司產品。

 若要更改裝置站號,建議先停止后臺通信。
