HKCYX一次限流消諧器說明書

??????閱讀量:
HKCYX一次限流消諧器說明書

一 次 消 諧 器(HKCYX)



使

安徽徽凱創電力保護設備有限公司

概述

在中性點非有效接地系統中,一般接有電磁式電壓互感器(以下簡稱PT)。為了測量三相對地電壓和監視對地絕緣,PT的中性點直接接地。由于PT低壓側負載很小,從高壓側對地看入的等效勵磁感抗很大,在某些切換操作或接地故障消失之后,PT的等效勵磁感抗將與系統對地等效電容構成特殊的諧振回路,激發起各種諧波的鐵磁諧振過電壓,引起PT飽和,由于PT熔斷器不能有效熔斷數百至數千毫安的飽和勵磁電流,最終導致PT燒損,PT柜、避雷器爆炸,母線短路、沖擊主變、威脅工作人員人身安全等事故。


工作原理

為了防止電磁式電壓互感器鐵磁諧振的發生,在PT中性點串入阻尼電阻,可以達到消除諧振的目的。理想的阻尼電阻,在正常運行狀態下為0,不改變PT的零序回路,因此不會影響互感器的測量精度,也不會放大中性點不平衡電壓;在諧振發生時,電阻趨于∞,相當于互感器不接地,也就破壞了零序諧振回路。

將一次限流消諧器串聯安裝在PT中性點與地之間,正常運行狀態下電阻為千歐左右,而PT一次繞組的阻抗為兆歐級,因此不會對PT的各項性能產生影響,同時也不會明顯改變系統的各項參數。當PT發生諧振時鐵芯飽和,一次繞組激磁電流增加,一次限流消諧器電阻快速增長,能夠較好的發揮出阻尼作用。而且諧振能量越大,一次限流消諧器的消諧時間越短,對設備的絕緣更為有利。


型號命名及參數

HKCYX一次限流消諧器型號命名如下:

型號命名

最大電壓

最大電流

HKCYX-6

6kV

200mA

HKCYX-10

10kV

HKCYX-35

35kV


特點

 一次限流消諧器結構簡單、體積小巧,安裝方便,運行可靠;

 在正常運行條件下,一次限流消諧器呈現低阻,不改變電壓互感器的運行工況,對互感器的測量精度不會產生影響。發生PT鐵磁諧振時,一次限流消諧器因快速呈現高阻而實現快速消諧;

 能夠實現連續快速消諧,諧振過電壓幅值越大,消諧時間越短;

能夠限制電壓互感器一次繞組的激磁電流突增,防止因電壓互感器一次繞組電流增加,熔斷器熔斷后因能量不足不能滅弧引發的母線短路事故。

一次限流消諧器的安裝使用

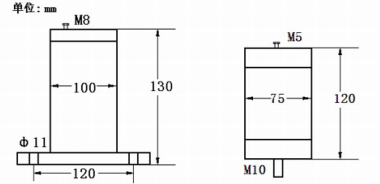

 安裝尺寸圖

HKCYX-35KV 安裝尺寸    HKCYX-10KV(6KV)安裝尺寸

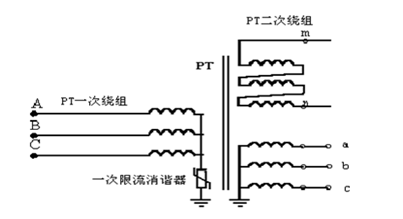

 裝置接線示意圖

用戶在正常使用情況下,從安裝使用之日起12個月,或發貨之日起18個月期限內,產品由于質量原因而發生損壞和不能正常工作,廠家無償為用戶更換。
