HKCDX系列小電流選線裝置使用說明書

??????閱讀量:
HKCDX系列小電流選線裝置說明書



         HKCDX系列小電流選線裝置


1、概述

    小電流選線裝置是工業現場電路保護系統的組成部分,該裝置能夠在電路系統發生接地(弧光或金屬性)現象時準確判斷出故障出現的位置,并把信息進行遠程傳輸,從而方便現場人員檢修。

1.1.功能及特點

HKCDX裝置結構采用模塊化設計,主控片采用16位高速度自帶數據采集模塊的高性能單片機,各模塊之間采用可冗余校驗、多主發送的CAN通訊方式進行數據交換及共享。面板采用顯示屏及簡單的5鍵操作功能進行人機對話。

系統采用雙看門狗方式來檢測系統的運行;較寬的工作輸入電壓,較高的電流信號測量精度;具備故障和設置信息的記憶功能;具備實時數據和故障數據遠傳功能。

1.2工作原理

HKCDX裝置啟動運行后,系統時刻監測各段的零序開口電壓變化情況,一旦開口電壓在連續3ms內的值大于給定的值時,立即啟動該段的選線功能,同時對接下來一個周期內的開口電壓進行采樣并計算有效值,通過有效值的大小來判斷系統是否符合接地故障,如果符合條件,則顯示屏彈出故障界面,顯示故障的位置及故障時的電流值。

在選線方法上,系統采樣相位法和最大有效值法。啟動選線后,選線部分先采樣一個周期的數據,延時若干個周期后進行下一個周期的數據采樣;通過對比兩采樣周期數據的變化來判斷相位是否變化,如果相位發生變化(弧光接地發生后消弧設備投入保護的情況),而且其有效值大于一個設定的限值(作為干擾信號值)時,認為該段發生故障;如果該段所有相位都不發生變化(弧光接地時消弧設備不投入保護或發生的是金屬性接地),則根據有效值最大法來判斷故障位置。

故障發生并選出后,系統給出無源接點報警信號,也可根據客戶定制要求外掛一對一的報警接口模塊。

2.2技術參數

              小電流選線裝置技術參數表            表 1

技 術 指 標

技 術 參 數

備  注

工作 電 壓

AC/DC:85V~265V

輸入開口零序電壓U0x

0~150V

測量精度1%

輸入零序電流

20mA~3A

測量精度0.5%

選線范圍

3段母線共54

可自行設定


2.3使用環境

   環境溫度:-20℃~+60℃;

   大氣壓:80~110Kpa;

  空氣相對濕度:90%(25℃),50%(60℃);

適用范圍:3KV~35KV系統;

周圍不能有爆炸危險介質,不得在含有腐蝕性或破壞絕緣的導電介質或氣體中使用;

安裝在通風良好、防塵、防沙、防雨的地方。

3. 裝置結構


3.1硬件框架

HKCDX裝置的硬件由電源模塊、顯示模塊、選線模塊和CAN總線模塊組成。

 電源模塊部分提供裝置電路所需各種電壓,同時該模塊板集成有繼電器,供報警輸出使用;顯示模塊部分用于采集開口零序電壓、顯示、數據保存及數據遠傳功能;選線板負責母線及及支線各零序電流回路的采樣。CAN總線負責把以上上模塊有機的組合在一起??驁D如下:

3.2按鍵說明

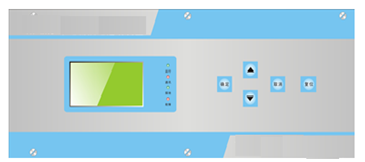

  按鍵包括:菜單鍵、確認鍵、+鍵、-鍵和復歸鍵。該復歸鍵是在出現故障后,報警繼電器吸合,在排除故障后,按復歸鍵解除報警。菜單選擇移動菜單項,按一次菜單鍵選中菜單項順序移動,按確認鍵進入選中菜單項。+鍵、-鍵用于調整數據大小。效果圖如下:


3.3 LCD顯示

 系統正常運行時,LCD顯示實時開口電壓值;發生故障時立即彈出故障報警界面;通過鍵盤能夠方便地進行參數修改或信息菜單。


7.接口定義及外形尺寸

7.1 接口定義

端子A

端子B

端子C

端子D

端子E

端子F

端子G

端子H

1

AC/DC220V

備用1

電流1*

電流10*

電流19*

電流28*

電流37*

電流46*

2

接地

備用2

電流1

電流10

電流19

電流28

電流37

電流46

3

AC/DC220V

+24V

電流2*

電流11*

電流20*

電流29*

電流38*

電流47*

4

報警常開節點1

24V地

電流2

電流11

電流20

電流29

電流38

電流47

5

報警常開節點1

開口電壓1

電流3*

電流12*

電流21*

電流30*

電流39*

電流48*

6

報警常開節點2

開口電壓1

電流3

電流12

電流21

電流30

電流39

電流48

7

報警常開節點2

開口電壓2

電流4*

電流13*

電流22*

電流31*

電流40*

電流49*

8

報警常開節點3

開口電壓2

電流4

電流13

電流22

電流31

電流40

電流49

9

報警常開節點3

開口電壓3

電流5*

電流14*

電流23*

電流32*

電流41*

電流50*

10

485接地

開口電壓3

電流5

電流14

電流23

電流32

電流41

電流50

11

RS485-A

電流6*

電流15*

電流24*

電流33*

電流42*

電流51*

12

RS485-B

電流6

電流15

電流24

電流33

電流42

電流51

13

電流7*

電流16*

電流25*

電流34*

電流43*

電流52*

14

電流7

電流16

電流25

電流34

電流43

電流52

15

電流8*

電流17*

電流26*

電流35*

電流44*

電流53*

16

電流8

電流17

電流26

電流35

電流44

電流53

17

電流9*

電流18*

電流27*

電流36*

電流45*

電流54*

18

電流9

電流18

電流27

電流36

電流45

電流54

說明:

1、18路產品無端子E、F、G、H;

2、36路產品無端子G和H。

3、48路產品H部分端正為備用

4、54路產品端子全用

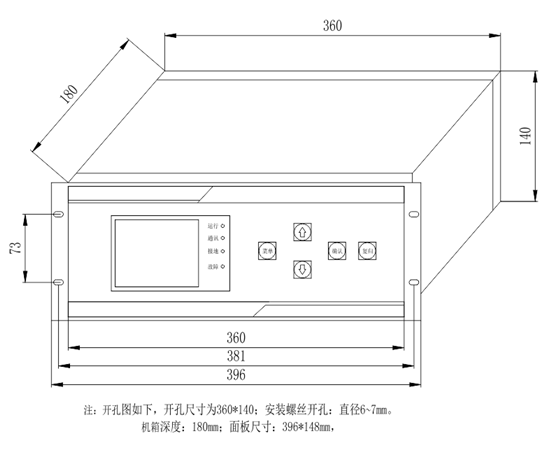

7.2 外形尺寸及挖孔尺寸圖

 開孔圖如下,開孔尺寸為360*140;安裝螺絲開孔:直徑6~7mm。

 機箱深度:180mm;面板尺寸:396*148mm,
