HKCWKZ630無線測溫智能操控綜合裝置使用說明書

??????閱讀量:
HKCWKZ630無線測溫智能操控綜合裝置使用說明書

 無線測溫智能操控綜合裝置

   (HKCWKZ630)

一  裝置概述

      HKCWKZ裝置是一款使用在高壓柜上面的智能操控面板,具有一次回路模擬圖、開關狀態、彈簧儲能狀態、斷路器位置、接地刀狀態、高壓帶電指示及核對相序、高壓帶電閉鎖、溫濕度控制、語音防誤提示,同時集成遠方、就地、分閘、合閘、儲能等功能。裝置配置靈活,操作方便、顯示直觀、信息豐富、人機界面清晰,是傳統安裝方式的最佳替代品,本產品集操作與顯示于一體,可避免操作員對系統的誤操作,提高系統的可靠性。選用時,只要提供一次方案圖即可。通過RS485可實現與PC機的通信,實現遠程自動化管理。

●  一次回路模擬圖,采用大型LED 符號燈來指示開關分合狀態及試驗位置和工作位

        置、接地閘刀狀態、彈簧儲能狀態等;

●  三相高壓帶電指示和高壓帶電閉鎖功能;

●  環境溫度和濕度測量及自動加熱、除濕功能;

●  可帶兩路溫度測量和加熱的自動控制;

●  可帶兩路凝露測量和除濕的自動控制;

●  可具備加熱器故障指示和觸點報警功能;

●  雙看門狗設計保證軟件的可靠運行;

●  采用最新ARM芯片設計,優越的抗干擾性能、簡潔的硬件設計;


    上述功能可根據電力柜的設計要求進行組合,用戶只需提供電力柜的一次方案圖和其

它相關要求即可。該指示儀可取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、

接地指示器、帶電閉鎖指示器、自動加熱除濕、溫度控制器、加熱器故障監測器等多種控

制設施。

   HKCWKZ裝置指示儀集多種功能于一體,將簡化開關柜的面板結構設計,完善開關柜的面板布局,使得電力開關柜的面板更加美化合理。由于使用大型LED 符號燈來指示各種狀態,使得顯

示更加清晰明了。

二、技術指標

工作電源 AC/DC 220V或指定        工作電流:<30mA

    工作溫度:-10~+50℃           工作濕度:≤95%RH

介質強度:≥AC2000V              絕緣性能:≥100MΩ

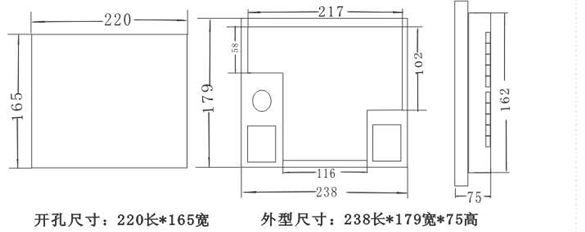

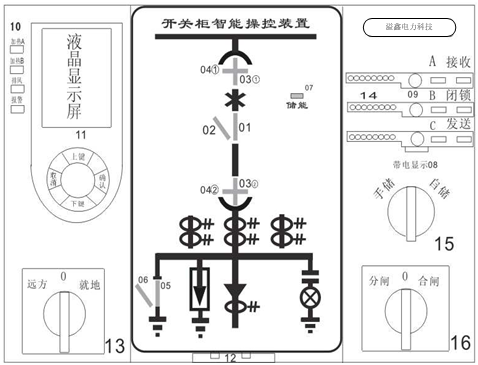

裝置效果圖與開孔尺寸



裝置開孔尺寸圖



2)、無線溫度傳感器尺寸及參數

安裝尺寸圖:(單位:mm)

特點及參數

1.耐溫(-180℃+250℃)阻燃材料制作塑膠表帶殼體,防水。

2.體內的熱敏傳感器與接點體緊密接觸,能準確測量實時溫度。

3.內模塊發射距離為2030米。

4.測溫范圍-20℃150℃


3)、安裝

測溫發射模塊,分別安裝在開關柜進線室和出線室的母排上,安裝方式為捆綁式安裝。

①.把表帶狀的測溫模塊放在被測物體上。

②.把表帶狀的測溫模塊的一端穿過另一端。

③.直到表帶狀的測溫模塊緊緊地套在被測物體上。

④.把延長部分的表帶剪掉。

⑤.安裝時柜體要停電。

4)、無線測溫示圖如下:

3路無線測溫發射模塊:顏色為(黃、綠、紅),標號為(A1B1C1)。




3點測溫示意圖)

6路無線測溫發射模塊:顏色為(黃、綠、紅),進線室為(A1B1C1),出線室為(A2B2C2)。


6點測溫示意圖)


9路無線測溫發射模塊:顏色為(黃、綠、紅),分別標識為(A1B1C1);(A2B2C2);(A3B3C3)。




9點測溫示意圖)

4、12路無線測溫發射模塊:顏色為(黃、綠、紅),分別標識為(A1B1C1);(A2B2C2);(A3B3C3);(A4B4C4)。



12點測溫示意圖)



三、裝置操作說明

按鍵說明:

 ▲:根據液晶屏所顯示的菜單項標號向上選擇相應的功能;所要調整的參數值加1

 ▼:根據液晶屏所顯示的菜單項標號向下選擇相應的功能;所要調整的參數值減1

 ENT:根據液晶屏所顯示的菜單項標號選擇相應的功能。

 ESC:返回上一級菜單。

 裝置通電開機后液晶屏顯示如下界面,時鐘逐秒跳動表示裝置正在運行。如果顯示的并不是當前日期和時間,請參考下面提及的步驟進行設置。裝置開機界面顯示2路溫濕度實時值和觸點測溫數據如下圖所示:

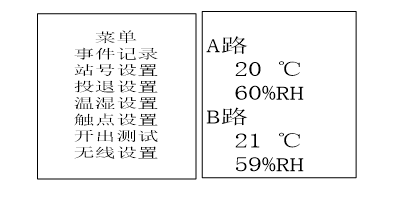

裝置主菜單如下圖所示:

在菜單界面按▲▼選中子菜單會高亮顯示,按ENT鍵進入選中所在菜單項。


2.通信站號設置:裝置出廠默認站號為01。如需更改,在主菜單界面選擇進入,按裝置面板上的按▲▼鍵加減,進入如下圖的設置界面。每按一次▲鍵,站號加1,每按一次▼鍵,站號減1,設置完畢后按ENT鍵保存并返回主菜單。注意:在通信過程中請勿更改站號。

備注:此功能為選配功能,訂貨時需做說明。以便于我們調試與生產謝謝配合!


3.溫濕設置:客戶可根據現場環境設置溫濕度上限、下限值。裝置最多可帶2路溫濕度傳感器及負載輸出接點(傳感器與負載輸出接點相對應),用戶在出廠時未指定加熱/除濕輸出的上下限時則按: 當環境濕度≥85%±5%RH或其溫度≤5℃±2℃時,啟動加熱;當環境濕度≤80%±5%RH且溫度≥10℃±2℃時,停止加熱;當環境溫度≥45℃時,無條件停止加熱;如需更改定值請按如下操作,界面如下:




每按一次▲鍵,選擇定值加1,每按一次▼鍵,選擇定值減1,按ENT鍵ENT當先定值并且進入下一項設置。所有定設置完成后按ENT鍵保存返回,按ESC鍵返回不保存。

備注:溫濕度上限、下限設置方法相同

 投退設置:客戶可根據現場關閉或打開裝置一些功能


選中開、關均以高亮顯示,按ENT鍵即可。

 開出測試:客戶可根據現場調試需要輸出開出點以測試線路完好

選中開、關均以高亮顯示,按ENT鍵即可。

 無線設置:設置裝置無線測溫參數

四、使用方法

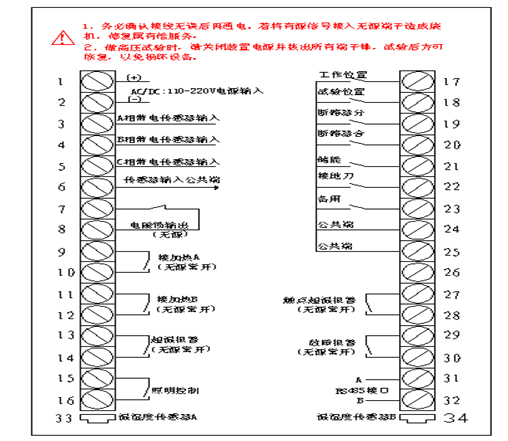

按端子的按配置功能接好線,并校對準確后通電;

將各開關量輸入端與公共端短接一下,對應功能的指示應正常動作;

帶電指示各個輸入端分別接上對應的高壓帶電傳感器,某相高壓試驗時,對應的帶電指示燈亮,有閉鎖功能時閉鎖燈亮,閉鎖有效,閉鎖輸出觸點動作;高壓斷開后帶電指示燈滅,閉鎖解除,解鎖燈亮,閉鎖輸出觸點復位。(如用市電試驗,則請在輸入端串聯0.1uF/275V電容或30K/2W電阻。)

溫濕度控制模擬:

加熱除濕功能實驗:只需對傳感器哈氣,負載便會啟控。

固定溫度實驗:當環境溫度≤5℃±2℃時啟動負載。

五、運輸與貯存

開關柜智能狀態模擬顯示儀運輸和拆封不應受到劇烈沖擊,應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。

貯存開關柜智能狀態模擬顯示儀應在原包裝內,保存環境溫度為0℃~+40℃,相對濕度不超過85%,空氣中無腐蝕性氣體。


 通訊

HKCWKZ裝置采用類MODBUS(RTU模式)通訊規約,RS-485通信方式, 波特率為9600bps,1位起始位,8位數據位,無校驗,1位停止位,即1字節數據共10比特位。裝置出廠時站號設置為01,用戶可根據現場情況重新設置。

1、主站查詢狀態命令。


主站查詢實時開關量狀態下行報文格式(共8字節)

裝置站號

功能碼

起始地址

數據長度(字數)

CRC16校驗碼

  01

03H

00H

00H

00H

00H

低8位

高8位


說明:主站下發此報文可以實時讀取開關狀字

例如:主站下發: 01 03 00 00 00 00 45 CA

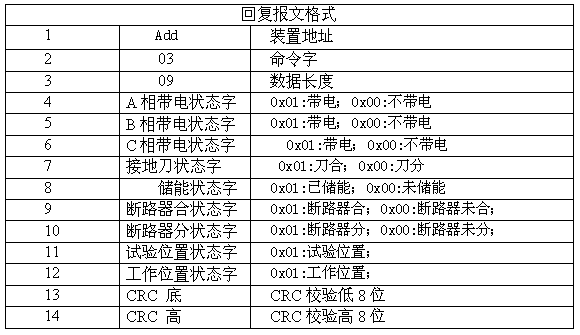

      從機回復: 01 03 09 01 01 01 00 01 01 00 00 01 46 7F

2、注意事項

 建議在連接本裝置的485總線上的MODBUS幀速不大于3幀/秒。

 建議同一條通信總線上只連接本公司產品。

 若要更改裝置站號,建議先停止后臺通信。
